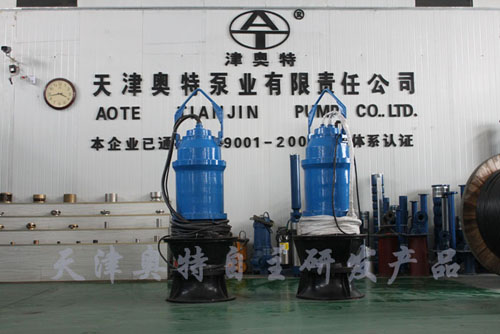

天津奥特新品推荐－QZ系列潜水轴流泵





轴流泵是利用叶轮在水中旋转时产生的推力将水提升的，这种泵由于水流进入叶轮和流出导叶都是沿轴向的，故称轴流泵。

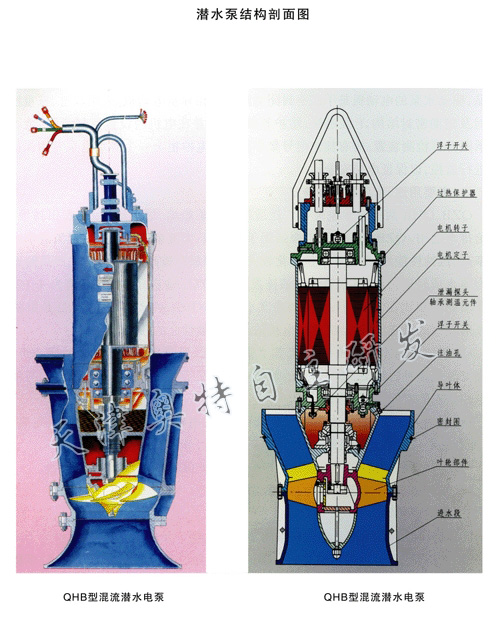

轴流泵按泵轴的安装方式分为立式、卧式和斜式三种，它们的结构基本相同。目前使用较多的是立式轴流泵。主要零部件有：喇叭管、叶轮、导叶体、出水弯管、轴和轴承、填料函等。

QZ系列潜水轴流泵概述

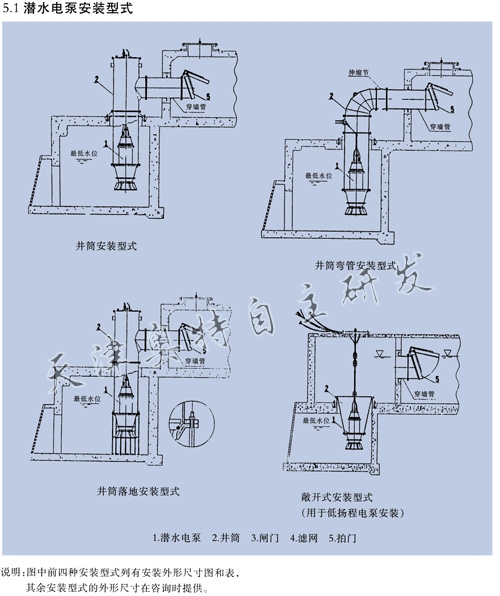

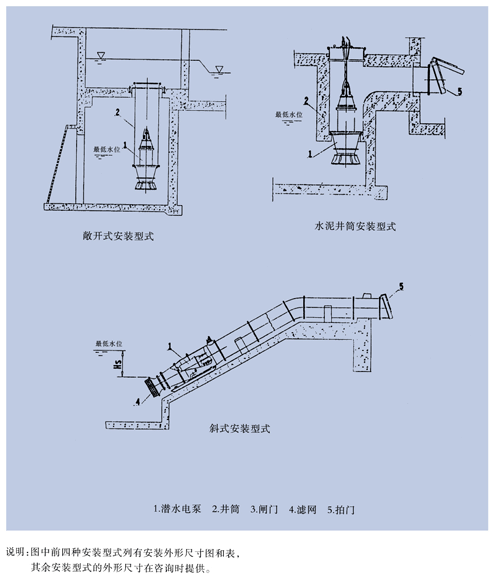

　　进出水流道安装方式
　　 1. 进水流量：按样本外形安装图推荐形式，泵在液体中最小淹没深度应大于图中值。
　　 2. 出水方式：拍门或其他方式。

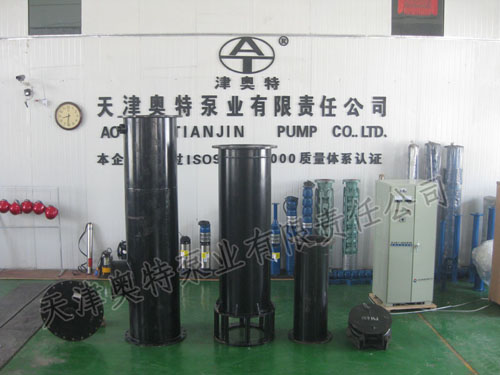

　　 3. 安装方式：弯管悬吊、井筒悬吊、混凝土研制井筒式。
　　 电机
　　 潜水电机
　　 功率等级：电气性能指标符合GB756
　　 防护等级：IP68
　　 冷却方式：ICWO8A41
　　 基本安装形式：IM3013
　　 电压等级：≤355kw、电压为380V或660V
　　 ＞355kw、电压为380V、660V、6Kv、10kV
　　 绝缘等级：F
　　 额定频率：50Hz
　　 电缆长度：10m
　　 轴封
　　 设有两道或三道机械密封。第一道与水直接接触的机械密封一般为碳化硅，第二、第三道一般为石墨对碳化硅。
　　 防漏保护
　　 QZ、QH系列泵设有防漏保护传感器。当油室、电机腔或接线盒内被水渗漏时，传感器发出警报或停机，并保留故障信号。
　　 过热保护装置
　　 潜水电机绕组中设有过热保护器，当温度超过规定时，发出信号或停机。
　　 转向
　　 从电机上方看，叶论顺时针方向旋转。

应用范围

　　QZ系列潜水轴流泵、QH系列潜水混流泵广泛使用于工农业输送水、城市给水、轻度污水排放及调水工程。

工作条件

　　不超过50℃的清水及类似清水的其他液体。





底座安装螺栓分布图
